Protherm lanseaza noile centrale in condensatie Lynx Condens
Vineri 06 Septembrie 2013
.png){kind=small}
Beneficiind de experienta Vaillant Group, Protherm introduce pe piata noile centrale in condensatie Lynx Condens, completandu-si astfel gama si oferind clientilor posibilitatea de a opta pentru o solutie noua si economica.
Acestea sunt disponibile in doua variante de putere: 24 KW si 28 KW.
Specificatii tehnice
- Putere : 24 /28 kW
- Tipul centralei : Tip C (Cu camera etansa)
- **** Clasa de eficienta (92/42 CEE)
- Dimensiuni : 740 x 425 x 310 (24 kw)
- Dimensiuni : 740 x 425 x 340 (28 kw)
- Sistem inteligent de incalzire
- Ventilator modulant
- Gama larga de modulare
- Confort sporit pe Apa Calda Menajera
- Reglaj automat al puterii pe incalzire
- Compatibila cu termostate de camera (Optional)
- Timer
- Domeniu de reglaj al temperaturii pe ACM : 35-60 °C
- Domeniu de reglaj al temperaturii pe Incalzire : 10-75 and 10-45/50 °C (incalzire in pardoseala)
- Reglajul incalzirii in functie de senzorul de tur sau de retur
- Pompa in doua trepte
- Reglaj de service din soft
- Optional se poate adapta la functionarea pe GPL
- By-Pass Automat
- Protectie antiblocare pompa
- Protectie antiblocare a vanei cu 3 cai
- Protectie anti-inghet
- Schimbator de caldura cu eficienta ridicata
- Aprindere electronica
- Sistem de diagnoza
- Functioneaza cu un debit scazut
- Zgomot redus

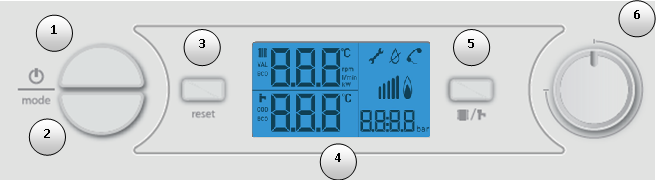

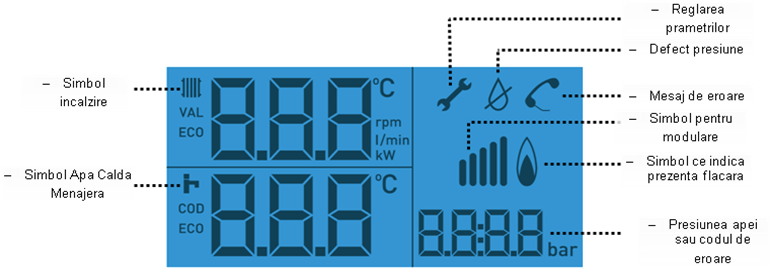

Interfata cu utilizatorul
1. (On/Off)
2. MODE:
a) Vara
b) Iarna
3. Reset
4. Display digital
5. Incazire – ACM mode
6. Buton de reglaj

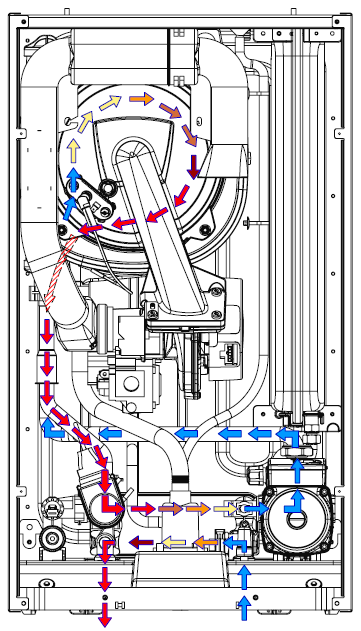

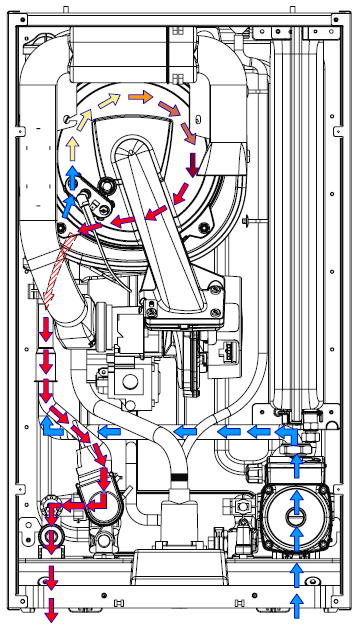

Schema de functionare
Functionare pe incalzire Functionare pe ACM

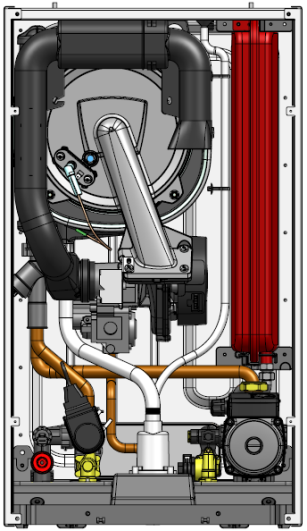

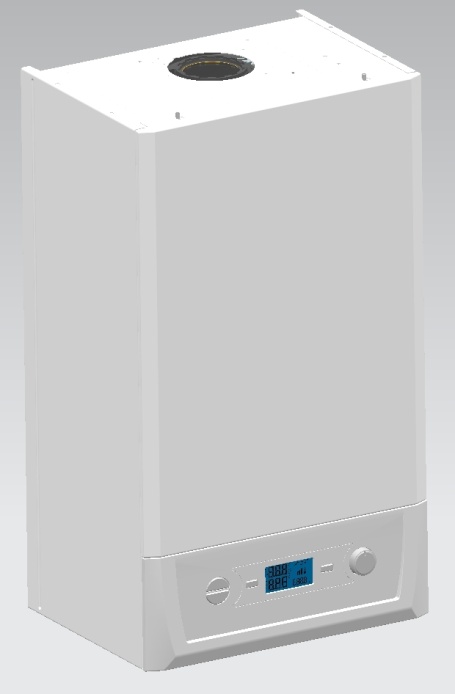

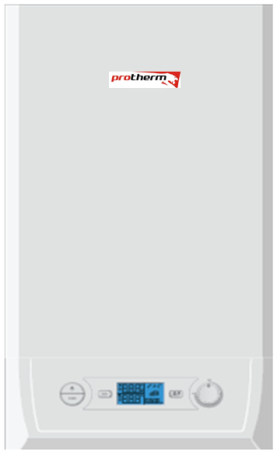

Prezentarea centralei murale in condensatie 24 kW
Specificatii tehnice
| Caracteristici | 24 | 28 | |
| Putere maxima | kcal/h (kW) | 20640 (24) | 24080 (28) |
| Putere minima | kcal/h (kW) | 6880 (8) | 8170 (9,5) |
| Putere maxima incalzire | kcal/h (kW) | 15136 (17,6) | 20124 (23,4) |
| Putere minima incalzire | kcal/h (kW) | 6708 (7,8) | 7912 (9,2) |
| Eficienta MAX (%100) 80/60 | % | 97,5 | 97,5 |
| Eficienta MIN (%100) 80/60 | % | 97,1 | 97,0 |
| Eficienta MAX (%100) 50/30 | % | 108,9 | 107,9 |
| Eficienta MIN (%100) 50/30 | % | 109,3 | 108,7 |
| Eficienta (%30) 30°C | % | 108,3 | 108,0 |

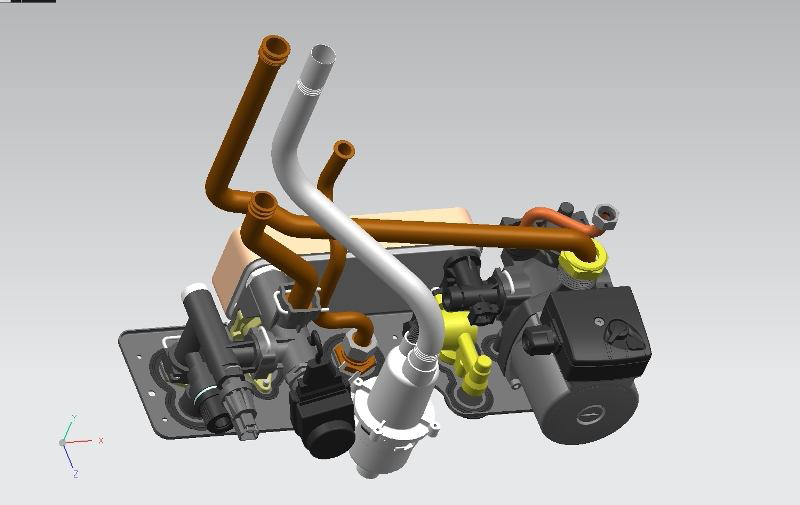

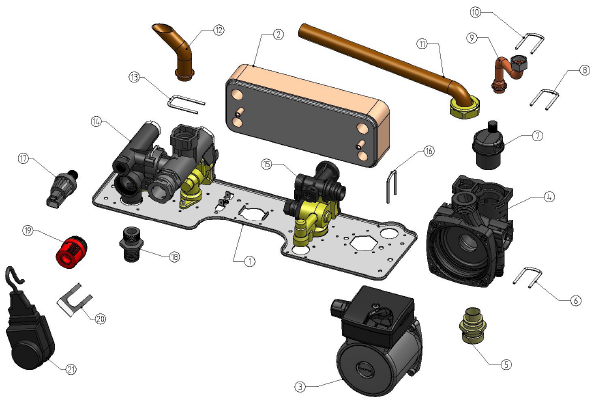

Blocul hidraulic
1. Consola
2. Schimbator de caldura in placi
3. Pompa
4. Corp pompa
5. Conexiune retur
6. Clema prindere aerisitor pe pompa
7. Aerisitor automat
8. Clema aerisitor
9. Racord vas de expansiune
10. Clema vas de expansiune
11. Teava tur incalzire
12. Teava retur incalzire
13. Clema teava de retur
14. Vana cu trei cai
15. Alimentare apa rece
16. Clema
17. Senzor de presiune
18. Racord retur incalzire
19. Supapa de siguranta
20. Clema supapa de siguranta
21. Motor vana cu trei cai

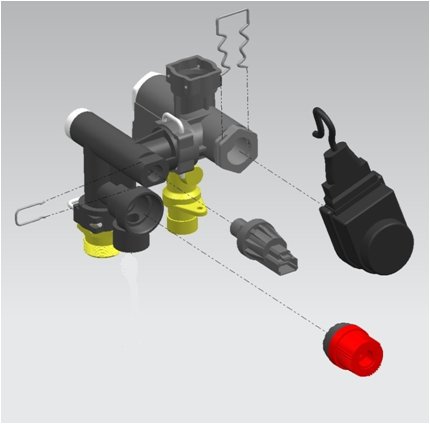

Vana cu 3 cai

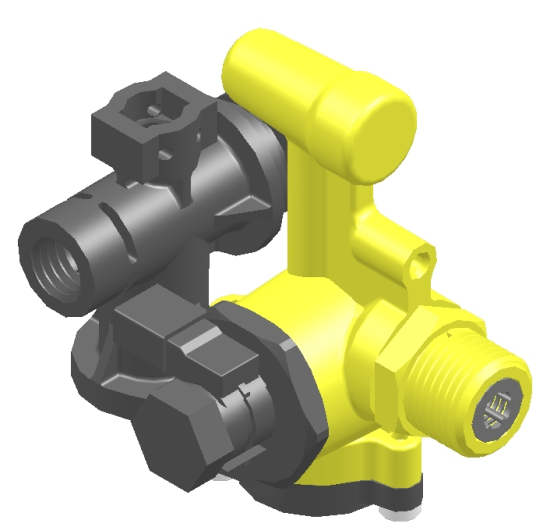

Alimentare apa rece
Alimentare apa rece

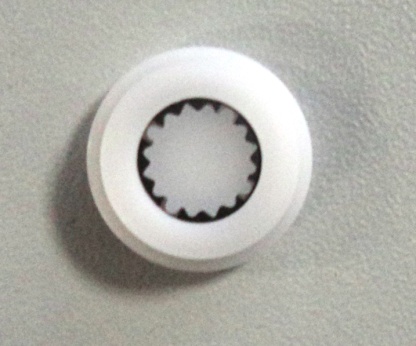

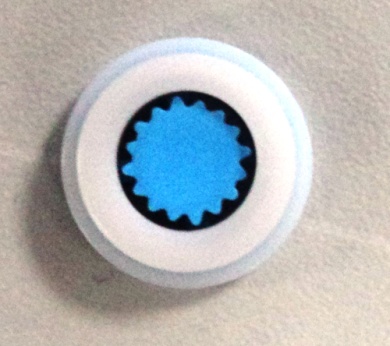

Limitator de debit
24 Kw 8 lt
28 Kw 10 lt
24 Kw 8 lt
28 Kw 10 lt

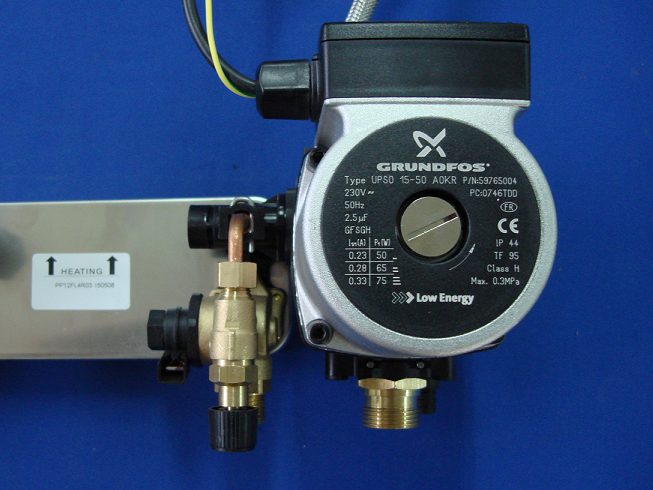

Pompa
1 - Pompa ( Low Energy)
2 - Pompa cu 2 turatii automata
Schimbator secundar in placi
Schimbator secundar de caldura cu 10 placi pentru modelul de 24 kW
Schimbator secundar de caldura cu 12 placi pentru modelul de 28 kW

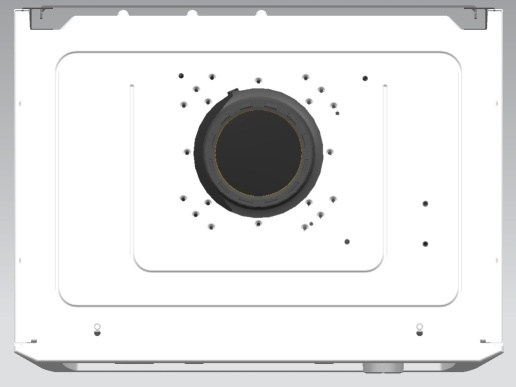

Vedere din fata Vedere din spate
Filtru
1- Filtrul este amplasat sub cazan in dreapta previne depunerile de mizerie in schimbator.
Asamblarea garniturilor blocului hidraulic
* Datorita faptului ca centrala trebuie sa fie inchisa ermetic, garniturile de etansare vor trebui asezate mai intai pe ansamblul inferior de sustinere a hidroblocului urmand ulterior montajul partii superioare. 1 - Pompa ( Low Energy)
2 - Pompa cu 2 turatii automata
Schimbator secundar in placi
Schimbator secundar de caldura cu 10 placi pentru modelul de 24 kW
Schimbator secundar de caldura cu 12 placi pentru modelul de 28 kW
Vedere din fata Vedere din spate
Filtru
1- Filtrul este amplasat sub cazan in dreapta previne depunerile de mizerie in schimbator.
Asamblarea garniturilor blocului hidraulic
Placa electronica si carcasa
Carcasa placii electronice Carcasa placii electronice
Placa electronica Capacul carcasei placii electronice
